HART-transparenter Treiber 5107B

Bild HART-transparenter Treiber 5107B

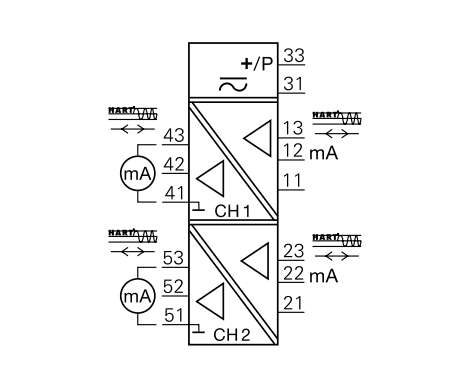

  • 1- oder 2-Kanal-Ausführung
  • 3 / 5 Port 3,75 KVAC galvanische Trennung
  • < 1,3 V Spannungsabfall am Eingang
  • 16 V Signalspannung am Ex-Ausgang
  • Universelle Versorgung mit AC oder DC
Zone 28_ul_listed.png16_eac_ex.png11_mpa.pngeac.png1_ce.png1_ce.png

Anwendung

  • Sicherheitsbarriere zur Ansteuerung von I/P Konvertern im explosionsgefährdeten Bereich über ein Stromsignal mit 2-Wege-HART-Kommunikation.
  • Sicherheitsbarriere zur Übertragung von analogen Stromsignalen mit 2-Wege-HART- Kommunikation in den explosionsgefährdeten Bereich.
  • Signaltrennung mit kurzer Ansprechzeit für analoge Stromsignale aus dem explosionsgefährdeten Bereich.

Technische Merkmale

  • Der HART-transparenter Treiber von PR verarbeitet Stromsignale von 4...20 mA.
  • Der PR5107B beruht bezüglich Verstärkung und Offset auf Mikroprozessortechnologie. Das Analogsignal wird mit einer Ansprechzeit von unter 25 ms übertragen.
  • Eingänge, Ausgänge und Spannungsversorgung sind potentialfrei und galvanisch getrennt.

Montage / Installation

  • Die Montage der Geräte kann lückenlos waagrecht oder senkrecht auf einer DIN-Schiene erfolgen. Hierdurch lassen sich bis zu 84 Kanäle pro Meter realisieren.
