Trennverstärker - Trennung, Übertragung und galvanische Isolierung

Trennverstärker werden zur galvanischen Trennung eingesetzt. Trennverstärker übertragen in der Regel Gleichspannungssignale. Trennung, Übertragung und galvanische Isolierung von genormten Strom- oder Spannungssignalen.

Eliminieren Sie mit einer besseren Trennverstärkung Messfehler bei 0/4-20 mA, 0-10 V und bipolaren Signalen. Kompakte, schnelle 6-mm-Trennverstärker mit außergewöhnlicher Leistung und EMV-Störfestigkeit für anspruchsvolle Anwendungen.

Unsere kompakten, schnellen und hochwertigen 6-mm-Trennverstärker, Signalwandler und Temperaturmessumformer bieten Ihnen ungeachtet der Art des Signals (0/4-20 mA, 0-10 V, bipolar) ein außergewöhnlich hohes Maß an sicherer Signaltrennung. Es ist eine vertikale und horizontale Montage der Trennverstärker möglich, zwischen den Einheiten muss kein Luftspalt vorhanden sein. Auf diese Weise können bis zu 50 Geräte oder 100 Kanäle auf nur 30 cm realisiert werden.

Impulsisolator / Schaltverstärker 3202

Universal-Frequenzwandler 3225

Schaltplan 3202

Universal-Frequenzwandler 3225

Universal-Frequenzwandler 3225

Schaltplan 3225

Isolierter Signalwandler 3103

Isolierter Signalwandler 3103

Anschlüsse 3103

Isolierter Signalwandler 3104

Isolierter Signalwandler 3104

Anschlüsse 3104

Isolierter Signalwandler 3105

Isolierter Signalwandler 3105

Anschlüsse 3105

Isolierter Trennverstärker / Splitter 3108

Isolierter Trenn-verstärker / Splitter 3108

Anschlüsse 3108

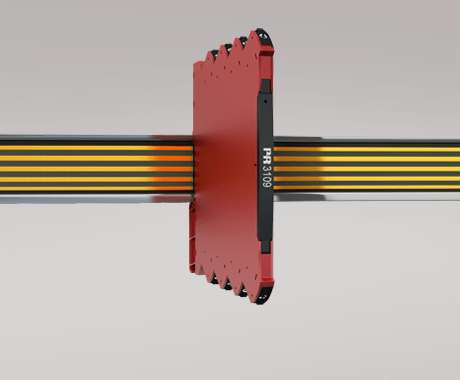

Isolierter Signalwandler / Speisetrenner / Splitter 3109

Isolierter Signalwandler / Speisetrenner / Splitter 3109

Anschlüsse 3109

Universeller Trennverstärker / Messumformer 3114

Universeller Trennverstärker / Messumformer 3114

Anschlüsse 3114

Bipolarer isolierter Signalwandler / Trennverstärker 3117

Bipolarer isolierter Signalwandler / Trennverstärker 3117

Anschlüsse 3117

Bipolarer isolierter Signalwandler / Splitter 3118

Bipolarer isolierter Signalwandler / Splitter 3118

Anschlüsse 3118

Schleifengespeister Signaltrenner 3185

Schleifengespeister Signaltrenner 3185

Anschlüsse 3185

2-Leiter Messumformer Verstärker 3186

2-Leiter Messumformer Verstärker 3186

Anschlüsse 3186

Signalumsetzer / Speisetrenner 5104A

Signalumsetzer / Speisetrenner 5104A

Schaltplan 5104A

HART-transparenter Speisetrenner 5106A

HART-transparenter Speisetrenner 5106A

Schaltplan 5106A

Messstromversorgter Isolator 6185

Messstromversorgter Isolator 6185

Schaltplan 6185

HART-transparenter Speisetrenner 9106A

HART-transparenter Speisetrenner 9106A

Schaltplan 9106A

HART-transparenter Treiber 9107A

HART-transparenter Treiber 9107A

Schaltplan 9107A

Impulsisolator 9202A

Impulsisolator 9202A

Schaltplan 9202A

Ventil- / Alarmtreiber 9203A

Ventil- / Alarmtreiber 9203A

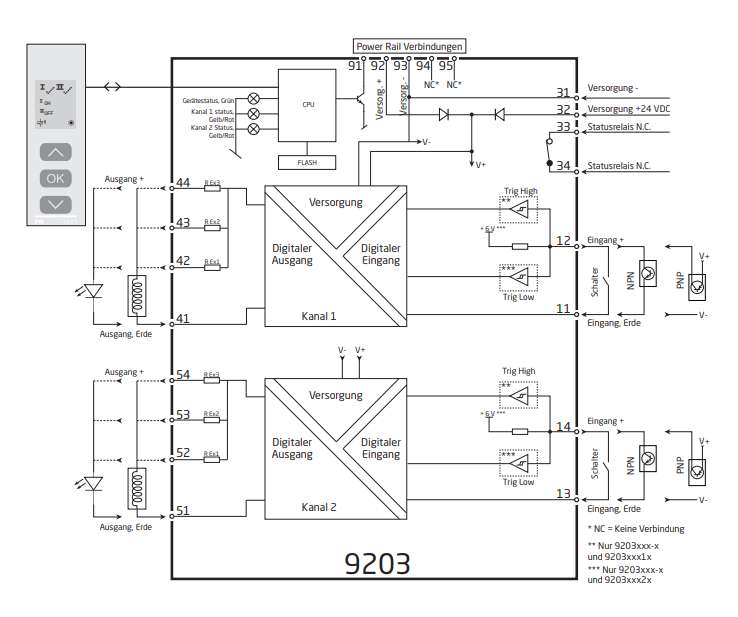

Schaltplan 9203A

Die kostengünstige Serie 3000 ausgestattet mit patentierten Technologien

Der Betrieb eines präzisen, effizienten Prozesses erfordert bedeutend mehr als nur einen genauen Temperaturmessumformer oder ein Signalverarbeitungsgerät.
Und mit der einzigartigen Serie 3000 von PR electronics erhalten Sie hohe Genauigkeit, kurze Ansprechzeit UND geringe Temperaturdrift in gerade mal 6,1 mm. Unsere Serie 3000
bietet außergewöhnliche Leistung für dedizierte Anwendungen zu weitaus geringeren Gesamtbetriebskosten.

Die Serie 3000 besitzt eine Vielzahl von Zulassungen für Anwendungen in aller Welt.


Ihre Vorteile

Hohe Genauigkeit

  • Hohe Grundgenauigkeit von 0,05% in allen verfügbaren Signalbereichen für zuverlässige Signale, denen Sie vertrauen können
  • Alle Geräte sind im Hinblick auf die Sicherstellung der galvanischen Trennung mit 2,5 kV AC getestet und besitzen eine ausgezeichnete Störfestigkeit
  • NAMUR NE21 Burst A-Kriterium

Kurze Ansprechzeit

  • Wandelt schnelle Veränderungen mit hoher Genauigkeit in Prozessmessungen für die SPS bzw. das Leitsystem um, was eine exakte Überwachung kritischer Signale ermöglicht
  • Ansprechzeit < 5 ms / < 7 ms (> 100 Hz Signalbandbreite) für analoge Signale, < 30 ms für Temperaturmessungen und < 60 ms für HART-Signale
  • Genaue Messungen sich schnell ändernder Signale von Drehmoment-, Beschleunigungs-, Thermoelementsensoren

Geringe Temperaturdrift

  • Niedriger Temperaturkoeffizient mit Fehler unter 0,01% / °C über einen weiten Umgebungstemperaturbereich von -25°C bis +70°C für präzise Messungen
  • Langfristige Genauigkeit besser als 0,1% / 3 Jahre ohne dass eine Neukalibrierung erforderlich wird

Stromversorgung

Die separaten Leistungsgeräte können mit 16,8 bis 31,2 V DC und die schleifengespeisten Geräte mit 3,3 bis 35 V DC gespeist werden. Diese Flexibilität sichert hohe Immunität gegenüber Stromausfällen und Spannungsspitzen.


Montage

Die Geräte können vertikal und horizontal montiert werden. Zwischen den Geräten muss kein Luftspalt
vorhanden sein. Die Geräte werden per Snap-On auf eine Stromschiene oder Standard-Hutschiene
aufgesteckt und lassen sich durch Öffnen der Fußsperre problemlos entfernen.


Seitliche Beschriftung

Alle für die Installation und die DIP-Schalter-Positionen relevanten Informationen sind seitlich auf
das Gehäuse aufgedruckt und problemlos lesbar.


Programmierung der DIP-Schalter

Nach der Änderung der DIP-Schalterbereichseinstellungen ist keine Neukalibrierung erforderlich.
Sie ändern einfach die Einstellung der DIP-Schalter, versorgen die Einheit mit Strom und erhalten den
neuen, vorkalibrierten E/A-Bereich. Für ausgewählte Geräte ist die HART-Programmierung aktiviert.


Hoher Trennungsgrad

Die sichere galvanische Trennung von 2,5 kV AC bietet eine hohe Störfestigkeit und verhindert
Erdschleifen, um das Prozesssignal für Ihr Leitsystem akkurat bereitzustellen.


Gerätestatusanzeige

Eine LED-Anzeige auf der Vorderseite zeigt den Gerätestatus an, z. B. einen Fehler bei der Einrichtung, einem Sensor oder der Hardware.


Stromschiene

Die meisten Geräte können über eine Stromschiene gespeist werden, was redundante Stromversorgungen und Hot-Swapping ermöglicht. Die Einspeisebausteine 3405 und 9410 ermöglichen einen einfachen Anschluss einer 24-V-DC-Stromversorgung an die Stromschiene.


Überspannungs-/Polaritätsschutz

Alle Klemmen widerstehen bis zu ±31,2 V DC und sind gegen Verdrahtungsfehler geschützt, um eine
sichere, fehlerfreie Installation sicherzustellen.


Vibrationstest

Die Geräte haben einen Vibrationstest bis zu 4 g nach DNV und GL entsprechend IEC 60068-2-6
durchlaufen. Das Modul 9404 bietet zusätzliche Unterstützung für Anwendungen mit starken
Vibrationen, wie in der Schifffahrt.


Umgebungstemperaturbereich

Da sich die Temperatur in Ihrem Leitsystem ändert, bieten unsere Einheiten einen niedrigen
Temperaturkoeffizienten (Fehler unter 0,01% / °C) über einen weiten Temperaturbereich von -25 °C
bis +70°C.


Grüne Produktion von roten Geräten

Unsere Produktion ist 100% bleifrei und als einer der ersten Hersteller in der Elektroindustrie befolgen wir die RoHS-Richtlinie mit dem Zweck unsere Umwelt zu schützen.
