Anzeigen - zuverlässige Echtzeitmessung Ihrer Prozesswerte
Anzeigen sind Vorort- oder Einbaumessgeräte für die Anzeige von Prozesssignalen mit unterschiedlichen Eingangs-Signal-Optionen.
Charakteristisch für unser Anzeigensortiment ist die Flexibilität und Robustheit für Umgebungen jeglicher Art. Die Anzeigen erfüllen nahezu alle Anforderungen für die Darstellung von Prozesssignalen. Die Anzeigen besitzen universelle Eingänge und eine universelle Spannungsversorgung. Sie ermöglichen in Branchen aller Art eine Echtzeit-Messung Ihrer Prozesswerte und sind so entwickelt, dass sie selbst in besonders anspruchsvollen Umgebungen benutzerfreundlich und zuverlässig die notwendigen Informationen liefern.
Anzeige Serie 5700
5714, 5715 und 5725 (1/8 DIN, 96x48mm), wurden für eine optimale Prozesseffizienz entwickelt, mit Fokus auf den Wunsch unserer Kunden nach universellen, anwenderfreundlichen und zuverlässigen Produkten. 5714 und 5715 haben universeller Eingang für Analog und Temperatursignale, während 5725 ein universeller Eingang für Impulssignale anbietet.
Applikation
- Digitale Anzeige für Strom-, Spannung-, Widerstands-, Temperatur, Potentiometer Signale und Drehzahlsignale.
- Messung von NPN, PNP, Kontakten, NAMUR, S0, Tacho und TTL Sensoren
- Schleifengespeistes 4-Stelliges 48 X 96 mm (1/8 DIN) LCD-Display
- Prozesssteuerung mit 2 – oder potentialfreien Relais und / oder Analogausgang.
- Vorort Anzeige unter extrem feuchten Bedingungen mit einer speziellen Spritzwassergeschützten Abdeckung.

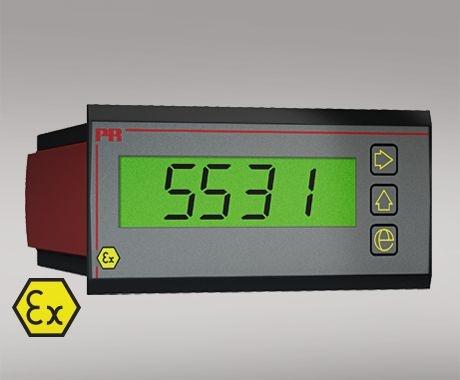

- Der 5531 ist eine schleifengespeiste Anzeige, welche direkt über die 4...20 mA Stromschleife versorgt wird. Das Display ist leicht zu skalieren, um den gewünschten Prozesswert anzuzeigen.
- Da der 5531 keine separate Versorgungsspannung braucht, lässt er sich perfekt in eine Messschleife einbauen.
- Der Typ 5531A ist für den Schalttafeleinbau in sicheren Bereichen, oder im Bereich der Ex-Zone 2 (Gas-Zone) geeignet.
- Der 5725 misst, skaliert, wandelt und zeigt Frequenzsignale aus z. B. Anwendungsbereichen der Prozessgeschwindigkeit und Durchflüssen an.
- Es kann die Frequenzperiode messen, nutzbar zur Anzeige von Zeiträumen zwischen Ereignissen.
- Der 5725D besitzt zwei SPDT Grenzwertkontakte und einen 0/4...20 mA Ausgang zur Prozesssteuerung.
Merkmale
- 4-stelliges Display mit 13,8 mm 14 Segmentanzeige. Max. Anzeigebereich -1999…9999 mit programmierbarer Dezimalstelle und Relais Schaltzustandsanzeige ON/OFF.
- Mit den Fronttasten können alle Parameter für jede Applikation eingestellt werden.
- Die Sprache für den Hilfstext kann im Menü aus 8 Sprachen ausgewählt werden.
- Das PR5714 ist, entsprechend der angegebenen Spezifikation, komplett vorkonfiguriert erhältlich, fertig zur Prozesssteuerung und Visualisierung.
- In der Ausführung mit Relaisausgängen kann der Anwender die Inbetriebnahme Zeit durch die Aktivierung / Deaktivierung jedes Relais unabhängig vom Eingangssignal minimieren
- Hohe 2,3 kVAC galvanische Trennung und exzellente Signal/Rausch Verhältnis von >60 dB.
- Dämpfung am Analogausgang einstellbar zwischen 0,1s und 60s und treibt eine Last von bis zu 800 Ohm.
Montage
Um die Schutzart IP65 (Typ 4X) beim Fronttafeleinbau zu erhalten, muss die mitgelieferte Dichtung zwischen dem Ausschnitt und dem Display montiert werden. Als Zubehör für das PReview 5714 ist eine speziell entwickelte Spritzwassergeschützte Abdeckung für extremen Einsatzbedingungen erhältlich.
Kundenangepasste OEM Lösungen
Bei der Entwicklung der Anzeigen wurde die Möglichkeit der kundenspezifischen Bedruckung (Privat Label) und der kundenspezifischen Gestaltung der Konfiguration mitberücksichtigt. Linearisierung des Eingangssignals ist eine weitere Funktion für OEM Kunden. Kontaktieren Sie uns für weitere Informationen.
Grüne Produktion von roten Geräten
Unsere Produktion ist 100% bleifrei und als einer der ersten Hersteller in der Elektroindustrie befolgen wir die RoHS-Richtlinie mit dem Zweck unsere Umwelt zu schützen.
Just in time
5714, 5715 und 5725 sind die Ergebnisse der Marktkenntnisse von PR electronics und einer innovativen Produktentwicklung. Entwicklung, Test und Produktion sind in der Produktionsstätte im dänischen Hauptsitz vereint, welches zur „day-to-day” Lieferzeit für alle PR Geräte beiträgt.
Multifunktional 7 Produktvarianten für hunderte Applikationen
PR electronics hat die 5714, 5715 und 5725 für multifunktionale Anwendungen entwickelt.
Die 7 Produktvarianten der 5700 Serie decken hunderte Applikationen ab, das bedeutet
geringere Lagerhaltung plus höhere Flexibilität und Wettbewerbsfähigkeit.
- Universelle Spannungsversorgung 21,6...253 VAC / 19,2...300 VDC
- Universeller Eingang (5714 & 5715): mA, V, WTH, TE und Potentiometer Signalen
- Universeller Eingang (5725): Schalter, NAMUR, NPN, PNP, TTL, Tacho, S0, 0...50 kHz
- 2-Draht Versorgung (5714 & 5715): 25…15 VDC / 0…20 mA
- Sensor-Versorgung (5725): NAMUR, NPN, PNP & S0, 5...17 VDC / 20 mA
- Allgemein zugelassen für den Einsatz in Europa (CE), den USA (UL) als auch in der Marineindustrie (DNV)
- Erweitertes Relais Setup, z.B. Ein/Ausschaltverzögerung
- Programmierbare Ansprechzeit des Analogausgangs
Anwenderfreundlich mehrsprachiges Menü
Die Kommunikation zwischen Anwender und Anzeigegerät zeichnet sich durch Einfachheit
aus, und die Konfiguration kann ohne detailliertes Handbuch durchgeführt werden.
Die folgenden Eigenschaften optimieren die Anwenderfreundlichkeit der Anzeigen 5714,
5715 und 5725:
- Frontprogrammierung mittels einfachem Menü.
- Einfach ablesbare vertikale Laufschrift erklärt die Konfigurationsschritte. Das 14-Segment Display kann alphanumerisch anzeigen.
- Das Menü ist in 8 verschiedenen Sprachen wählbar: Englisch, Deutsch, Französisch, Spanisch, Schwedisch, Italienisch, Tschechisch und Dänisch.
- Schnelltest der Relaisfunktionen: Jedes Relais kann, unabhängig vom Eingangssignal, manuell betätigt werden ohne das analoge Ausgangssignal zu beeinflussen.
- Automatische Kaltstellenkompensation mittels interner Vergleichsstelle (5714 & 5715).
Zuverlässig 5 Jahre Produktgarantie
Zuverlässige Signalverarbeitung ist seit 1974 das Merkmal von PR electronics und wir gehören zu den wenigen Herstellern auf dem Markt, die alle unsere Produkte mit einer 5-Jahres Garantie anbieten. 5714, 5715 und 5725 bieten zahlreichen integrierte Sicherheiten an, wie zum Beispiel:
Hohe galvanische Trennung zwischen Versorgung, Relais- und Analogausgang.
- Überstromschutz für den Analogeingang (5714 & 5715)
- Strombegrenzung im Ausgang
- Sensorfehlermeldung in der Anzeige und / oder Ausgangsrelais
- Verpolungsgeschützte Versorgung
- Passwortschutz der Konfiguration
- IP65 Schutzgrad (IP65) IP65 von der Frontseite, wenn die beigefügte Dichtungsmanschette zwischen dem Ausschnitt und der Anzeige montiert ist
- Eine spezielle spritzwassergeschützte Abdeckung kann als Zubehör bestellt werden (PR Typ 8335).
