Temperatursensor mit austauschbarem Messeinsatz
TOPE-26, TTJE-26, TTKE-26

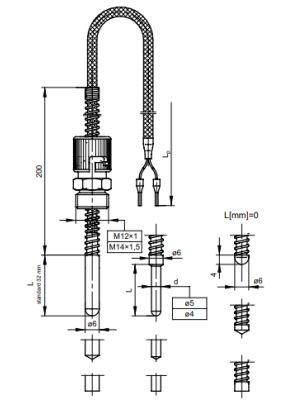

Bild Temperatursensor für Maschinen- und Geräteelemente

Technische Daten

Messbereich / Messumformer

  • 50÷400ºC Pt100 Kl. B
  • 40÷400ºC K, J Kl. 2

Schutzhülle

  • Material Stahl 1.4541
  • Durchmesser [mm]: Ø4, 5, 6
  • Länge L [mm]: 0÷100
  • Federdurchmesser [mm]: 6
  • Spitze rund (K), flach(P) und kegelförmig (S)
  • Bajonett-Kupplung mit Stutzen – vernickeltes Messing
  • Standardlänge der Schutzhülle mit runder Spitze L[mm]: 32

Leitung

  • Cu Kabel oder Thermopaar-Kabel: 2x0,22mm2
  • Glasfaserisolierung in Metallgeflecht
  • Länge Lp [m]: 1,5 (Standard)
  • Leitungswiderstand Cu ~0,14 Ω/m = ~0,36ºC

Beschreibung

Der Sensor ist für die Temperaturmessung von beweglichen oder austauschbaren Teilen von Maschinen und Anlagen, z. B. Lagern oder Spritzgießwerkzeugen, konzipiert. Er ist mit einem Stutzen mit Bajonettverschluss ausgestattet, der eine einfache und schnelle Befestigung an dem Element ermöglicht, dessen Temperatur wir messen wollen. Zusätzlich verfügt er über eine Feder, die das flexible Anschlusskabel abdeckt, an dem die Bajonettverschlusskappe frei beweglich ist, so dass die Eintauchtiefe des Sensors an die Tiefe der Steckdose angepasst werden kann.
