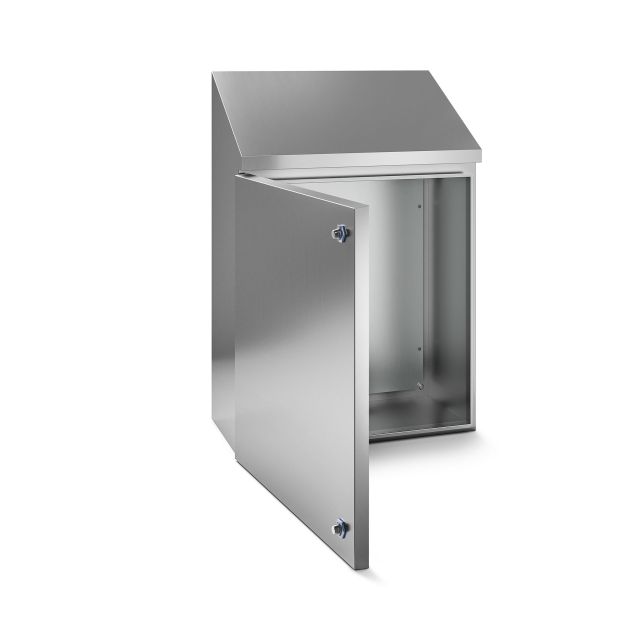

Wandgehäuse EKOH
Produktlinie HYGIENIC
Wandgehäuse aus Edelstahl mit integriertem Schrägdach, eingelassener geschlossener Tür und Hygieneschlössern für eine einfache Reinigung.
Technische Beschreibung
- Stahltyp AISI 304L Scotch-Brite
- Türstärken 1,2 mm und 1,5 mm maßabhängig
- Tür mit Scharnieren; geschlossene Tür mit um 7° geneigter unterer und oberer Seite; mit Stärke 2 mm oder 1,5 mm plus Verstärkungsrahmen, je nach den Abmessungen
- Türöffnungswinkel 130°
- Verschlusssystem Schloss Hygienic aus Edelstahl A316 1/4 Umdr. mit Schlüssel
- Wandstärke 1,2 mm und 1,5 mm maßabhängig
- Hintere Befestigung M10-Buchsen
- Montageplatte FeZn 2,5 mm
- Dichtung Silikon
Technische Daten
- Mindestmaße B= 200 mm H1= 200 mm T= 120 mm
- Höchstmaße Einzeltür: B= 1000 mm H= 1600 mm T= 600 mm
- Höchstmaße Doppeltür:B= 1600 mm H= 1450 mm T= 600 mm
- Maßabstand 10 mm
- Nutzfläche Tür B- 70 mm H1- 70 mm
- Montageplatte B- 55 mm H- 55 mm für Wandgehäuse mit mindestens einer Seite ≤ 1000 mm, B- 45 mm für Wandgehäuse mit mindestens einer Seite > 1000 mm (> 4 Buchsen)
- Nutztiefe T- 20 mm
- Abstand Wandgehäusebefestigung Nennhöhe- 70 mm B- 70 mm, M10-Buchsen Die Anzahl der Befestigungen variiert je nach den Kombinationen der Abmessungen
Mögliche Sonderausführungen
- Material AISI 316L, A316 Titan
- Bearbeitung SN Satiniert, BA Elektropoliert, 2B Matt, Lackieren, Mikrokugelstrahlen, Passivieren
- Materialstärken 2 mm oder 3 mm
- Hintere Befestigung Stiftschrauben, auf Anfrage ohne Befestigungen
- Tür Lexan, Glas 3+3, Verschluss mit Schrauben
- Kabeleinführungsplatte auf Seitenwänden, Dach und Boden, Abmessungen H- 20 mm B- 20 mm T- 40 mm (10 mm+30 mm) auf geneigtem Dach H- 40 mm B- 40 mm
- Montageplatte Montage auf Stiftschrauben (blinde Rückwand) A304L oder A316L Stärke 1,5 mm
- Dichtung Polyurethan
- Andere Dachneigung 10° / 20° / 30°
- Bauteile auf Anfrage Beschläge aus A316
Zertifizierungen
- serienmäßig: Einzeltür: IP66 IK10 / Doppeltür: IP55
- auf Anfrage: Einzeltür: IP69K - UL - Atex 3GD
Zubehör
- Sockel
- Füße
- Räder
- Schaltplantaschen
- Wandabstandshalter M10
- Halter für LEDs und Türpositionsschalter
- Profilleiste für DIN-Tragschiene
- Standfuß - Modell PD 649
- Standfuß - Modell PD 6411
- Standfuß - Modell PD 3510
